Аппаратура для кирлиан-эффекта

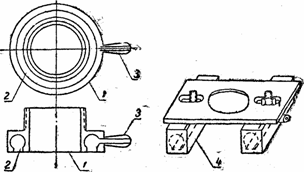

Рис. 2.12 Разрядно-оптическая обкладка с приспособле­нием для растягивания поверхности кожного покрова.

На рис. 2.12 приспособление изображено в двух вариантах;

толстое кольцо 1 из диэлектрика снабжено с одной стороны канавкой в виде траншеи 2, полость которой штуцером 3 соеди­нена с вакуум-насосом. Для растяжения объекта в двух про­тивоположных направлениях применяется второй вариант конструкции приспособления, в котором взамен кольца приме­нены два бруска с канавками 4, сообщающимися с вакуумным насосом,

Конструкцию визуальной разрядно-оптической обкладки можно упростить, не изменяя принципа ее действия. Фокуси­ровка объектива, как правило, производится за счет его пере­мещения в самой обкладке, а у упрощенной обкладки объек­тив переносится на микроскоп и остается неподвижным. На нем укреплена эбонитовая втулка с боковым «пальцем». Через косую прорезь в горловине обкладки при повороте ее вправо или влево она может на «пальце» подниматься и опускаться.

В таких малодоступных местах, как полость рта, можно для наблюдения использовать специальную портативную прозрачную обкладку. Она укрепляется на вогнутом зеркаль­це под определенным углом, что дает возможность наблюдать разрядные картины, например, дефекты зубов или десен, в несколько увеличенном виде. Прозрачная обкладка сделана из органического стекла или лавсана, пластинки с рабочей стороны не толще 0,15 мм, а с тыльной — 1 мм. Полость меж­ду ними шириной в миллиметр наполняется водой.

Влажные поверхности наблюдаемых объектов надо предварительно протереть эфиром или спиртом.[2]
