Аппаратура применяемая в первоначальных опытах состояла из генератора ТВЧ, резонатора, катушки прерывателя (рис.2.1).

Генератор ТВЧ превращает опасный для человека электрический ток в безопасный. Такой ге­нератор должен работать с частотой приблизительно в 75 — 200 тыс. колебаний в секунду; колебания импульсные, резко затухающие. Каждый импульс не должен нести большой энергии, чтобы она не могла оказывать на организм тепло­вого или раздражающего действия. Его длительность— 50—100 миллионных долей секунды.

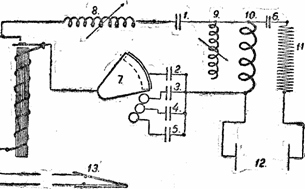

Рис. 2.1 Искровой генератор:

1-— конденсатор на 4—10 мф, 600 вольт; 2 и 3—конденсато­ры на 0,25 мф, 1500 в; 4—конденсатор на 0,5 мф, 1000 в; 5— конденсатор на 1 мф, 690 в; 6 — конденсатор на 2500 мф, 2500 в (емкостная защита); 7—коммутатор переключения ча­стоты; 8 и 9 — дроссельные регуляторы (типа реостата накала радиоламп); провод медный ПБО, 1,5 мм, по 100 витков; 10 — первичная обмотка резонатора (автотрансформатора), 9—10 витков, провод 3х1 мм (ПБО); 11 — вторичная обмотка ре­зонатора, 3000 витков, провод ПЭШО 0,2 мм;

12 — обкладки конденсатора; 13 — педаль.

Искровой же генератор еще при монтаже настраивается на одну доминирующую частоту, но, как и каждая искра, сопровождается целой гаммой других частот. Поэтому здесь вы­делять определенные детали не удастся. Но зато на снимке будет отчетливо изображена структура фотографируемого предмета с множеством деталей, которые резонировали на эту гамму частот.

Таким образом, оба генератора, ламповый и искровой, до­полняют друг друга. Поскольку искровой генератор обладает большими возможностями, мы в основном работаем с ним. Этот генератор (рис. 2.1) состоит из катушки прерывателя, колебательного контура и педали для ножного включения.

Катушка прерывателя (рис. 2.2) выполняется из гетинакса, фиб­ры или дерева вырезать (две пластинки шириной 60, длиной 80 и толщиной 3 мм) в просверленные отверстия вклеивается для сердечника картонная трубка с внутренним диаметром 22 мм так, чтобы расстояние между боковыми пластинками катуш­ки было 65 мм. Трубку для сердечника можно сделать из жести, развернув ее края 2 так, чтобы пластинки 1 не могли сойти с трубки. Металлическая трубка должна быть обяза­тельно с одной стороны разрезана вдоль оси (щель — 3 мм), иначе так, чтобы расстояние между боковыми пластинками катуш­ки было 65 мм. Трубку для сердечника можно сделать из жести, развернув ее края 2 так, чтобы пластинки 1 не могли сойти с трубки. Металлическая трубка должна быть обяза­тельно с одной стороны разрезана

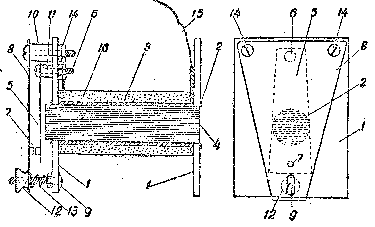

Рис.2.2 Катушка прерывателя.

вдоль оси (щель — 3 мм), иначе при переменном токе она станет как бы замкнутым вит­ком трансформатора, где начнет индуцироваться ток большой величины, и катушка сгорит. Металлическую трубку надо изолировать несколькими оборотами плотной бумаги 3, ко­торые будут сдерживать боковые пластины катушки от спол­зания. Для диэлектрической прочности бумагу желательно пропитать шеллаком или нитролаком, а трубку покрыть внут­ри изолирующим лаком, чтобы пластинки сердечника не замыкали ее, и набить полосками трансформаторной стали; они должны на 3—4 мм выступать с одной стороны катушки, на которой просверлены четыре отверстия диаметром 4 мм для крепежных болтов 6,9 и 14.
