Рис. 2.7 Набор роликовых обкладок.
Рис. 2.8 Разновидность роликовой обкладки.
После этого отрывается обкладка от фотопленки, иначе между ними вспыхнет искра и завуалирует негатив (фото I получено через роликовую обкладку).
На рис. 2.8 изображена другая разновидность роликовой обкладки.
В пазы прибора под черный экран вставляется фотопленка, взаиморасположение которой с роликом на всем протяжении одинаково, и фотографирование происходит по строго заданному направлению. Скорость ролика и его нажим на фотопленку можно регулировать. В действие он приводится пружинным механизмом. Прибор накладывается на предмет;
ролик запускается нажимом кнопки.
Основание обкладки делается из твердого диэлектрика,
Для съемки цилиндрических предметов применяют эластичную обкладку (рис. 2.9). Гибкая спиральная пружина укреплена на двух рукоятках из диэлектрика. Фотографируемый предмет, покрытый фотопленкой, обхватывается по окружности такой обкладкой и с помощью рукояток,
Рис. 2.9 Эластичная обкладка.
Рис. 2.10. Многокадровая обкладка.
зажатых в руке, передвигается вдоль фотопленки. Если экспонируемый участок идет на конус, то пружина благодаря своей упругости плотно облегает через фотопленку такой участок, и снимок на всем протяжении получается равномерным.
Труднее фотографировать всю поверхность таких мелких предметов, как, например, пуля. Такого рода цилиндрический предмет туго обхватывается по окружности фотопленкой которая с помощью механизма протягивается и вращает его, Вторая металлическая обкладка в виде плоского пера прижимается через фотопленку к цилиндрическому предмету (риc. 2.10).
Цилиндрический предмет и металлическое перо превращаются в конденсаторные обкладки — одна во вращающуюся, другая — в неподвижную, поставленную на ребро.
Этот метод можно с успехом использовать в криминалистике, где оптическое фотографирование таких предметов, как пуля, ведут на сложной, громоздкой и дорогой установке.
Для визуального наблюдения создана разрядно-оптическая обкладка. Это самая сложная из всех наших конденсаторных обкладок. Как и некоторые другие, она построена на принципе плоского конденсатора.
В конструкцию обкладки вмонтирована световая оптика, увеличивающая наблюдаемые картины разрядных процессов. Обкладка является самостоятельным прибором, а также приставкой к оптическому микроскопу (рис. 2.11). Ее размер зависит от диаметра объектива.
Контактное фотографирование токами высокой частоты обязывает ко многому: надо тщательно приспосабливать к нему поверхность экспонируемого предмета, особенно живой природы.
Чтобы сделать удачный снимок участка кожи, можно видоизменить разрядно-оптиче-скую обкладку. В обычной обкладке траверза служит для нее упором и в то же время устанавливает разрядный промежуток. Новая обкладка содержит кольцо из диэлектрика с выточенным в нем кольцевым углублением. Обкладка с таким кольцом-траверзой прикладывается к коже, и через штуцер из углубления резиновым баллоном (грушей), выкачивается воздух. Кожа засасывается в углубление, как в медицинскую банку, участок кожи в центре кольца растягивается и становится идеально ровным для визуального наблюдения; обкладка держится крепко.

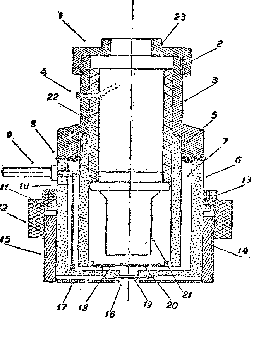

Рис. 2.11 Разрядно-оптическая обкладка:
1— переходная гайка; 2 — резьба; 3— верхняя половина обкладки; 4 — палец (болт) для фокусировки; 5 — резьба; 6 — нижняя половина; 7 — два отверстия диаметром 4 мм, расположенные друг против друга; 8 — резиновая прокладка; 9 — контакт; 10 — металлическая проволока, предохраняющая цепь от разрыва при испарении воды; II — прилив в виде кольца; 12—свободно вращающаяся прижимная гайка; 13—кольца; 14— резьба; 15 — траверза; 16 — отверстие диаметром 5 мм; 17 — дно тра-верзы; 18 — стекло толщиной 0,6— 1- мм; 19 — стекло толщиной 0,13— 0,14 мм; 20 — камера, заливающаяся через отверстие 7 водой; 21 — 8—12-кратный объектив; 22—втулка, несущая объектив; 23 — резьба (по резьбе тубуса микроскопа). |
