Аппаратура для кирлиан-эффекта

Прерыватель делается по форме, указанной пунктиром, из стальной (трансформаторной) пластины; на одной стороне ее пробивается отверстие для крепления 6, на другой стороне приклепывается вольфрамовый контакт 7 диаметром 4 мм. Другая пластина прерывателя 8 изготовляется из жесткой ла­туни или другого немагнитного материала (иначе она под действием магнетизма сердечника начнет колебаться в такт с первой пластиной, и генератор будет работать нечетко); в ней по углам делаются три отверстия диаметром 4 мм. Они должны совпадать с отверстиями первой пластины; одно из них продолговатое — для свободного перемещения пластины вдоль болта 9 при регулировке.

Втулки 10 и 11 служат упором при установке пластин прерывателя. Для простоты их можно свернуть из полоски жести. Болт 9 с гайкой 12 является регулятором при настрой­ке искрового промежутка. Пружина 13 должна быть жесткой, чтобы пластина 8, зажатая между пружиной и гайкой, при колебательных движениях пластины 5 не вибрировала.

К болту 6 подключается один конец обмотки катушки. Болт 14 и второй провод обмотки 15 подключаются к электро­сети через выводные контакты.

Обмотка катушки 16 должна быть сделана из провода диаметром 0,35 мм с эмалевой изоляцией, а лучше с бумажной оплеткой. С такими габаритами у катушки при напряжении 220 в должно быть 3500—4000 витков (генератор может рабо­тать и при напряжении 127 в). При намотке катушки проводом с эмалевой изоляцией необходимо каждый слой обмотки изолировать одним или двумя оборотами конденса­торной или другой тонкой бумаги. Катушка обматывается с отступом от боковых ее стенок (пластин) на 3—4 мм, иначе крайние верхние проводники провалятся (между пластиной и обмоткой), и в изоляции будет пробой.

Сердечник катушки 4 должен быть туго набит полосками из трансформаторной стали, чтобы под действием магнитных сил отдельные листы не высовывались навстречу пластине 5. Сердечник закрепляется лаком.

Вольфрамовые контакты 7 должны быть всегда чистыми и отполированными. Это предохраняет их от сгорания (эрозии).

Второй важный узел генератора — колебательный контур, с катушкой самоиндукции, имеющей повышающую напряжение обмотку (резонатор Удена).

Основанием катушки резонатора длиною 180 мм (рис. 2.3) служит трубка 1 из бумаги (4—5 оборотов). На расстояние 80 мм от края, прокалывается в трубке отверстие, куда просовывается провод 3; выводится из труб­ки на 80—100 мм.

Хорошо изолированный провод должен быть в диаметре 0,2—0,25 мм, эмаль — с шелковой или бумажной оплеткой. Обмотку 2 производится вплотную, виток к витку, не более 100 витков в одном ряду — в противном случае между смеж­ными рядами будет слишком велика разность потенциала и произойдет междурядный пробой.

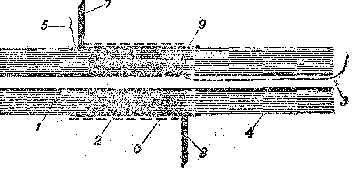

Рис. 2.3 Резонатор (автотрансформатор).

Каждый ряд обмотки обворачивается двумя или, если бума­га тонкая, то и тремя оборотами (с нахлесткой) чистой бума­ги. Ширина изолирующего слоя бумаги равна длине трубки—180 мм. На трубку, таким образом, наматывается до 30 рядов (3000 витков). После окончания обмотки покрывается слоем в три-четыре оборота писчей бумаги 9, через которую пропус­каем конец обмотки 5. Это — повышающая, т. е. вторичная, обмотка. Смещение обмотки 6 по отношению к трубке обус­ловлено выходящим проводом 3. Между проводом 3 и шиной 8 может быть воздушное пробойное перекрытие во время работы генератора на больших напряжениях. Правая сторона резонатора, залитая парафином, от этого застрахована.

Первичная обмотка наматывается в том же направлении на вторичную шиной 3,5´1 мм либо проводом с эмалевой или бумажной изоляцией (диаметром 1,2 мм) в три параллельных проводника (наматывается 9—10 витков). Концы обмоток припаиваем к высоковольтному конденсатору на 2500 пикофарад (емкостная защита).

По окончании намотки автотрансформатора высокой частоты его необходимо часа три поварить в белом парафине до обезвожи­вания бумаги, до полного пропитывания катушки. Катушка после отвердевания в парафина остужается. Потом снова нагревается парафин, погружается в него катушка и, не давая ей нагреться, быстро вынимается. Так необходимо поступать несколько раз, пока вся катушка не будет залита парафином и у обмотки не останется воздушных пузырьков.
