Вынужденные колебания. Амплитудно-частотные и фазово-частотные характеристики

Колебания

– такие процессы, при которых параметры, характеризующие состояние колебательной системы, повторяются с течением времени. Например, колебания маятника в маятниковых часах, суточные колебания освещённости данного участка Земной поверхности и т.д.

Вынужденные колебания - колебания системы, возникающие под воздействием внешней вынуждающей силы. Характер этих колебаний опре­деляется как свойствами самой колебательной системы, так и внешней силой. Обычно принимают, что внешняя периодическая сила изме­няется по гармоническому закону .

Рис. 1

Система с вынужденными колебаниями

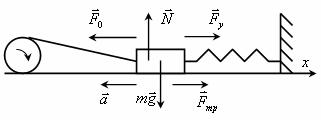

Рис. 2

Силы, действующие в системе

Рассмотрим колебательную систему, показанную на рисунке 1.

Она состоит из горизонтального пружинного маятника и кривошипо-шатунного механизма. Кривошипо-шатунный механизм - механизм, который преобразует вращательное движение в возвратно-поступательное.

Тогда II-й закон Ньютона для данной системы запишется в виде:

,

(1)

где - масса тела, – его ускорение, - сила тяжести, - сила реакции опоры, - сила вязкого трения (), - внешняя вынуждающая сила, - сила упругости пружины ().

В проекции на ось x:

(2)

введём замены: , , получим:

(3)

Введём обозначения ( – показатель затухания, - коэффициент сопротивления), ( – циклическая частота свободных колебаний системы в отсутствие трения), – приведённая сила. Тогда можем переписать уравнение в общем виде:

(4)
