Устройства для получения высокочатотных фотографий

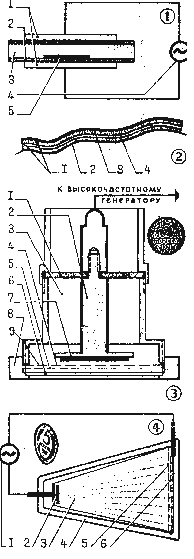

Рис. 2.17 Получение изображений предметов в поле высокочастотного paзряда (1— металлические пластины. 2— диэлектрическая пленка. 3 - линии электрического поля, 4 — высокочастотный генератор, 5 — объект).

Рис. 2.18 Универсальное устройство для получения высокочастотных изображений сложных поверхностей (1 - эластичный диэлектрик, 2 — фотографируемая поверхность, 3 — оптически прозрачное токопроводящее покрытие, 4 — разрядный промежуток).

Рис. 2.19 Наблюдение изображения предметов на электролюминесцентном экране (1 — тефлоновая шайба, 2 - электрод, 3 — коаксиал, 4 — paзрядный промежуток, 5 — прозрачное токопроводящее покрытие, 6 - стеклянная шайба, 7 — объект - монета, 8 — кольцо для регулировки разрядного промежутка, 9 — электролюминесцентное покрытие).

Рис. 2.20 Получение изображений в высокочастотном разряде в газе низкого давления (1 — генератор, 2 — электрод-монета, 3 — силовые линии электрического поля, 4 — колба, 5 - люминесцентное покрытие, 6 — прозрачное токопроводящее покрытие).

На рисунке 2.17 показана принци­пиальная схема устройств дли по­лучения «высокочастотных» фото­графий (на рис. 2.18 - его модифи­кация, предназначенная для съемки сложных поверхностен). Пластины конденсатора, между которыми со­средоточено электрическое поле, подсоединены к высокочастотному генератору. Пластины покрыты ди­электриками (роль одного из них играет фотопленка, на которой и получается изображение); между ни­ми помещается объект. Расстояние между поверхностью -

Рис.2.17





Рис. 2.18

Рис. 2.19

Рис. 2.20

последнего и фотопленкой (разрядный промежу­ток) составляет 10—100 микрон, а напряжение — 20—100 кв. Таким образом, высокочастотный разряд возникает при напряженности элек­трического поля примерно 106 в/см. Электрический раз­ряд, а тем более высокочастотный, явление очень сложное. Благодаря его изучению были сделаны многие открытия и физике (например, от­крытие рентгеновских лучей). Для получения «высокочастотных» фото­графии используется разряд особого типа нечто среднее между корон­ным и искровым. Егo отличительное свойство, как заметили еще Кирли­ан, — равномерное поле (в отсут­ствии объекта).

В любом электрическом разряде присутствуют электроны, ионы. Он сопровождается электромагнитным излучением широкого спектра: радиоволны различного диапазона, инфракрасные, световые и ультра­фиолетовые лучи. В высоковольтном же разряде имеется еще и рентге­новское излучение, возникающее при торможении ускоренных электронов в электродах.

Радиовол­ны и инфракрасные лучи фотопленку не засвечивают. Видимый свет не играет осо­бой роли в получении кирлиановских фотографии. Ведь возбудить люминофор (ZnS), слабым светом (а интенсивность кирлиановского свечения весьма незначительна) не­возможно. Нужен мощный лазер.

Перейти на страницу: 1 2 3
