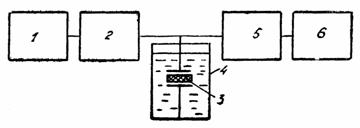

Рис. 6. Структурная схема измерения удельного акустического сопротивления на высоких частотах
При подаче на вход усилителя постоянного по амплитуде высокочастотного сигнала от генератора на излучающем преобразователе будет выделяться напряжение, амплитуда которого является линейной функцией удельного акустического сопротивления жидкости. Но кроме основного сигнала, пропорционального импедансу среды, на излучателе имеется и небольшое дополнительное напряжение, зависящее от величины суммарного сопротивления потерь:
. (37)
Для исключения этого напряжения уровень детектирования высокочастотного сигнала опускается на величину , т. е. детектор, включенный на выходе датчика, осуществляет операцию вычитания заданного напряжения:
, (38)
поэтому постоянная напряжения после детектирования будет пропорциональна удельному акустическому сопротивлению.
При измерениях и оценках удельного акустического сопротивления могут быть использованы также автоматические импедансографы, применяемые для получения импеданс-диаграмм различных акустических излучателей.
