Основные методы измерения акустических сопротивлений

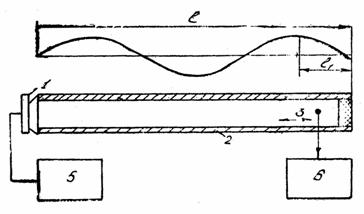

Рис. 2. Схема определения акустического сопротивления в измерительной трубе на стоячих волнах

Внутри трубы перемещается миниатюрный приемник звукового давления 3. Отсчет положения приемника производится от поверхности, испытуемого образца. Процесс измерения заключается в отыскании узла и пучности давлений, ближайших к образцу, и измерении величин давления в этих точках с помощью индикатора 6. Акустическое сопротивление находится из формулы

, (22)

где — волновое сопротивление среды, заполняющей трубу;

;

Рмакс — звуковое давление в пучности;

Рмин — звуковое давление в узле;

l1 — расстояние от образца до ближайшей пучности.

Активная и реактивная составляющие сопротивления определяются формулами

;

. (23)

Для получения точных результатов необходимо удовлетворить ряд требований. Поверхность образца должна быть плоской и расположенной нормально к оси трубы. Уровень посторонних шумов должен быть минимален, так как при измерении Pмин влияние Шумов может исказить результаты. Положение звукоприемника необходимо измерять с. погрешностью λ/20 — λ/50. Температура и частота возбуждения должны быть стабильными.

2). Существует возможность измерения полного, акустического сопротивления в камере малого объема. Эквивалентную схему источника звукового давления Р, нагруженного на малую камеру с жесткими стенками, можно представить и виде электрической цепи (рис. 3, а).

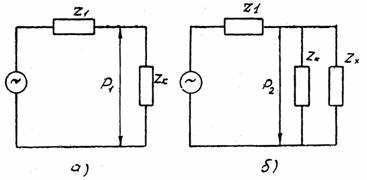

Рис. 3. Эквивалентные схемы камеры малого объема

Звуковое давление в камере будет

, (24)

где zi — внутреннее сопротивление источника;

zk — сопротивление камеры.

Если одну из стенок камеры заменить измеряемым акустическим сопротивлением zx, что эквивалентно включению этого сопротивления параллельно zk рис. (3, б), тο звуковое давление в камере можно определить по выражению

(25)

Из равенств (24) и (25) получают формулу для сопротивления zх:

(26)

Давления Ρ1 и Р2 определяют экспериментально, a zk рассчитывают по известной формуле (27):

, (27)

где r — плотность воздуха;

С — скорость звука;

V — объем камеры.

Внутреннее сопротивление zi источника находят из равенства (26), если в качестве zx использовать известное сопротивление z1. Если же z1 не известно, тο zi можно определить путем нагружения источника звука поочередно двумя камерами, обладающими сопротивлениями z1 и z2:

, (28)

где Ρ' и Ρ" — звуковые давления в первой и второй камерах при неизменном режиме работы источника звука.

Когда z1>zk, в знаменателе формулы (26) слагаемым zk можно пренебречь, тогда выражение для расчета измеряемого сопротивления упростится:

. (28,а)

Вышеприведенные соотношения могут быть использованы для измерения акустических сопротивлений с помощью экспериментальной установки, представленной на рис. 4.

Цилиндрическая камера 3 закрыта стенкой 4, которая может быть заменена измеряемым объектом. Другой торец камеры предусматривает ввод звуковой энергии от источника 2, питаемого генератором 1. Звуковое давление в камере измеряется с помощью звукоприемника 5, соединенного с усилителем 7 и индикатором (вольтметром) 8. Угол сдвига фазы звукового давления в камере определяют с помощью фазометра 9 и фазовращателя 10.

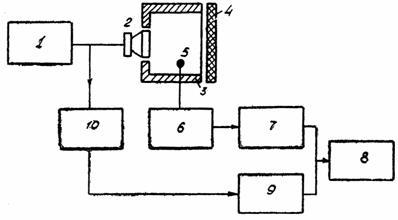

Рис. 4. Экспериментальная установка для измерений акустических сопротивлении

Методы определения акустических сопротивлений путем сравнения с эталоном (мостовые и компенсационные методы) применяются, сравнительно редко, хотя они обеспечивают высокую точность измерений. Объясняется это тем, что к настоящему времени отсутствуют эталоны акустических элементов активного сопротивления, упругости, массы. Измерение акустического сопротивления методом реакции на источник звука основано на определении изменения электрического сопротивления источника звука, работающего на исследуемую нагрузку. В этом методе измеряются только электрические величины.
