Конденсатор

Конденсаторы являются непременным элементом любых электронных схем, от простых до самых сложных. Трудно себе представить какую бы то ни было электронную схему, в которой не используются конденсаторы. За два с половиной века своего существования они весьма значительно изменили свой облик и сегодня отвечают всем требованиям передовой технологии. Некоторые конденсаторы стоят не больше рубля, но их производство в мировом масштабе исчисляется миллиардами долларов.

Принципы изготовления конденсаторов стали известны еще 250 лет назад, когда в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор - "лейденскую банку" - в ней диэлектриком были стенки стеклянной банки, откуда и возникло название. Эти принципы не изменились до сих пор, однако совершенствование технологий и применение новых материалов позволили значительно улучшить конструкцию конденсаторов. Суммарный заряд, который мог накапливаться в лейденской банке емкостью 1 литр, теперь можно "уместить" в устройстве размером не больше булавочной головки. За последние 30 лет размеры конденсаторов уменьшались столь же быстро, сколь быстро происходила миниатюризация в электронике. Ведь легко можно вспомнить как еще 15 – 20 лет назад компьютеры (ЭВМ) были настолько огромными, что занимали целые залы. Сейчас же, миниатюрный компьютер с легкость умещается у нас на ладони, хотя его производительность в десятки раз выше.

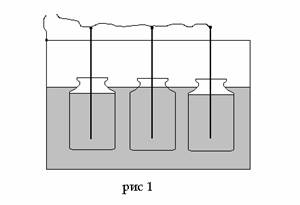

Мало кому известно, что наш великий электротехник Павел Николаевич Яблочков, изобретший дуговую лампу особой конструкции, одновременно занимался разработкой и использованием конденсаторов и достиг выдающихся результатов. Основные работы по конденсаторам отражены в его публикациях (докладах и патентах) 1877 – 1880 гг. Так, во французском патенте № 120684, выданном П.Н. Яблочкову 11 октября 1877 г., речь идет о лейденских банках и «конденсаторах особых типов». Для примера на рис.1 представлена батарея лейденских бутылок с проводящей жидкостью. Из бутылок выступают стержневые выводы, соединенные между собой. От сосуда отходит другой общий вывод.

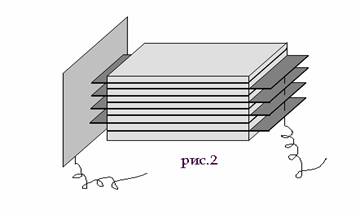

В этом патенте для нас наибольший интерес представляют «конденсаторы особых типов» в виде стопки (блока) металлических пластин (или полосок фольги) с находящимися между ними изоляционными слоями (пластинами), при этом четные металлические пластины (полоски фольги) соединены между собой общим проводником, а нечетные другим (рис. 2). П.Н.Яблочков указывает, что такие блоки можно соединять друг с другом параллельно или последовательно. Блочная (пакетная) конструкция, предложенная им, впоследствии нашла широкое применение.

В конце 1877 года и в начале 1878г. П.Н.Яблочков демонстрировал конденсаторы, предназначавшиеся для его системы электрического освещения. Они представляли собой свернутые в рулон листы оловянной фольги, разделенные слоями пластыря и гуттаперчи. В реферате доклада П.Н.Яблочкова отмечалось, что такие конденсаторы «позволяют получать в небольшом объеме громадные электрические мощности».

В дополнении от 12 октября 1878 года цитированному выше патенту № 120684 Павел Николаевич Яблочков заявляет свои права на «металлические листки, покрытые изолирующим веществом, специально в целях устройства конденсатора посредством погружения таких изолирующих пластин в жидкость, содержавшуюся в резервуаре».

Можно предположить, что П.Н. Яблочков вслед за А.Вольтой, который изобрел лакопленочный конденсатор, покрывал пластинки или фольгу лаком. Предложенная Яблочковым конденсаторная обкладка в виде проводящей жидкости повышает электрическую прочность и емкость конденсатора, обращая на пользу неровность покрытия. Этой идеей П.Н.Яблочков предвосхитил конструкцию оксидного (электролитического) конденсатора, запатентованного вскоре после его смерти.

Напомним, что в оксидном конденсаторе диэлектриком служит оксидный слой, образующийся при электролизе на поверхности металла, который является одной обкладкой, при этом другой обкладкой служит электролит, необходимый для существования оксидного слоя. Толщина оксидного слоя при небольших напряжениях меньше микрометра, благодаря чему у оксидных конденсаторов рекордные удельные и абсолютные емкости.

Перейти на страницу: 1 2 3
