Таким образом, проанализировав предыдущую схему можно прийти к выводу, что искровой генератор, выполненный на дорогостоящих и ненадежных механических элементах, может быть легко реализован на обычной дешевой, но одновременно надежной современной элементной базе.

Первичная схема не будет претерпевать каких-либо существенных изменений, так как за основу взят все тот же резонатор Удена с уже рассчитанными параметрами первичной и вторичной обмоток, за исключением элемента осуществляющего накачку энергии в первичную обмотку повышающего трансформатора, в качестве которого выбран мощный высокочастотный транзистор, работающий в ключевом режиме с частотой открывающих импульсов равных частоте задающего генератора.

Согласно графику для коэффициента передачи предыдущей схемы зададимся диапазоном частот прямоугольных импульсов от 70 до 120 кГц, и длительностью импульсов от 70 до 100 мкс. Манипуляция частотой и скважностью генерируемых колебаний позволит с большей точностью настраиваться на свойства внутренней структуры фотографируемого объекта с целью получения четких снимков.

Задающий генератор собран на 4-х элементах И-НЕ, один из которых выполняет функцию запрещающего генерацию элемента, что осуществляется подачей напряжения высокого уровня на вывод 13 микросхемы DD1 (вход ). Если на вход подать напряжение низкого уровня, вход 10 элемента DD1.3 получит напряжение высокого уровня и генерация в линейке DD1.1- DD1.3 будет разрешена; генерация прекратится, когда на вход поступит напряжение высокого уровня (тогда на входе 10 элемента DD1.3 будет низкий потенциал).

Такая схема генератора позволяет автоматизировать выбор интервала времени фотографирования объекта, что обеспечит возможность подключения устройства к COM- или LPT- портам компьютера с целью использования соответствующих программ позволяющих провести более точное фотографирование исследуемых объектов, а также провести съемки специальными видео камерами подключенными к компьютеру при полном контроле за рабочим состоянием устройства.

Автогенератор построен на трех инверторах, в которых положительная обратная связь через RC-цепочку фазового сдвига охватывает два элемента DD1.2, DD1.3 причем DD1.2 выведен в линейный усилительный режим при помощи инвертора DD1.1 и резистора R1 отрицательной обратной связи.

Частота генерации рассчитывается исходя из следующей формулы

(3.8)

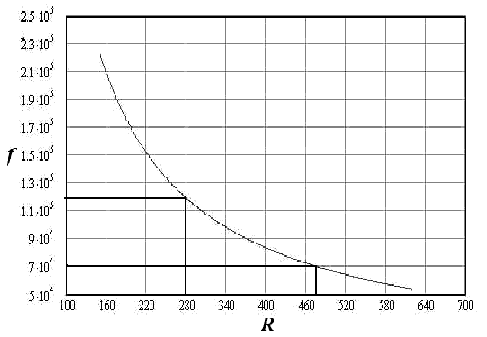

зададимся номиналом конденсатора С1=0.01 мкФ исходя из условия максимально линейной зависимости частоты генерируемых прямоугольных импульсов от импеданса задающего сопротивления. Необходимый диапазон изменения номинала переменного резистора R3 определим по графику на рис.3.3.

Рис. 3.4.

резистор R2 позволяет реализовать необходимый коэффициент перекрытия по частоте во всем диапазоне регулировки резистора R3. Из графика видно, что номинал резистора R2 равен 280 Ом (R2=300 Ом), а номинал переменного резистора R3 равен 220 Ом.
