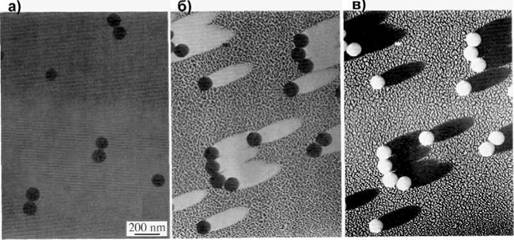

На рис.1 показаны изображения частиц латекса на углеродной пленке. Полагая, что латекс в основном углерод, образец однороден по Z, но неоднороден по толщине t. Поэтому частицы латекса более темные в прямом пучке, чем окружающая пленка, рис.1, однако форма остается неизвестной.

Рис.1

С помощью напыления тонкого слоя металла (Au, Au-Pd) под некоторым углом к поверхности создается эффект затенения, который в ПЭМ за счет контраста массы (или плотности, а точнее за счет отличия в Z) позволяет выявить сферическую форму частиц, наиболее отчетливо проявляющуюся при инвертировании изображения (рис.1 в).

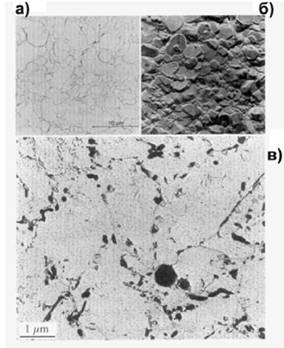

Контраст плотности и толщины является основным для аморфных, в частности, полимерных объектов. Метод реплик в ПЭМ также основан на контрасте толщины. В методе реплик воссоздается топография поверхности объекта, например хрупкого или разрушающегося образца. В качестве материала реплики используется обычно аморфный углерод. Реплика может быть без затенения (рис.2 а). Однако затенение металлом под малым углом, резко увеличивает массовый (плотностной) контраст и, как следствие, топографический контраст (рис.2 б). Метод экстракционной реплики также основан на контрасте плотности и толщины (рис.2 в).

Рис. 2
