Классификация двигателей

Предлагаемая схема классификации и идентификации двигателей Стирлинга включает следующие три признака: а) режим работы; б) способ соединения цилиндров; в) способ соединения поршней.

Каждый признак включает несколько подпризнаков и в пределах каждого подпризнака возможны еще дополнительные деления. Очевидно, что предлагаемая схема не сможет охватить всех форм двигателя, однако классификация по трем основным признакам могла бы в конечном свете помочь систематизировать все существующие и будущие его формы.

а. Режим работы

Выделены следующие шесть режимов работы двигателей Стирлинга:

1а) двойного действия;

1б) простого действия;

2а) однофазный;

2б) многофазный;

3а) резонансный;

3б) нерезонансный.

Термины «однофазный» и «многофазный» относятся к физическому состоянию рабочего тела. До появления «мокрого» «Флюидайна» не было необходимости в описании фазового состояния, однако после успешной разработки «Флюидайна» ряд исследований выявил преимущества использования многофазного рабочего тела и в двигателях Стирлинга других видов. Аналогично с изобретением свободнопоршневых форм двигателя потребовалось выделение третьей группы режимов работы. Такие двигателя могут работать при скоростях, соответствующих резонансной частоте упругой системы, которой является такой двигатель, или же в нерезонансном режиме, известном также как режим «банг-банг». Двигатели «Флюидайн» также могут быть рассчитаны на работу при резонансной частоте системы. В двигателях с обычными кривошипно-шатунными механизмами необходимо избегать резонансных режимов. Поэтому третья группа режимов обладает меньшей степенью общности, чем первые две. Итак, конкретный двигатель может быть описан при помощи комбинаций трех терминов из шести, как показано на схеме 4.

б. Способ соединения цилиндров.

Классификация по второму признаку включает в себя классификацию, раннее предложенную Керкли и Уокером. Эта классификация идентифицирует способ компоновки пары вытеснитель-поршень по отношению к рабочим полостям переменного объема. Имеются три типа соединения цилиндров:

1) альфа;

2) бета;

3) гамма.

Соединение альфа включает группу двигателей с двумя отдельными цилиндрами, в каждом из которых имеется уплотненный в нем поршень.

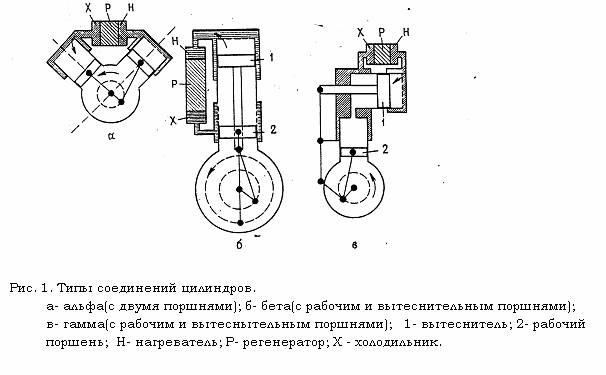

Горячий и холодный переменные объемы формируются независимо друг от друга при движении соответствующих поршней. В двигателе с компоновкой бета имеется один цилиндр, в котором последовательно расположены поршень и вытеснитель, а переменный холодный объем образуется при совместном движении поршня и вытеснителя. Соединение гамма – это в той или иной мере гибрид компоновок альфа и бета, в котором имеются два отдельных цилиндра, как в способе альфа, однако переменный холодный объем образуется способом бета. Эти три типа соединения цилиндров показаны на рисунке 1

на примере двигателей с обычным кривошипно-шатунным приводом.

в. Способ соединения поршней

Способ соединения поршней является дополнительным классификационным признаком. Этот признак подразделяется на более детальные признаки, примеры которых даны ниже. В двигателях Стирлинга применяются три основные формы соединения поршней:

1) жесткое соединение;

2) соединение через газ;

3) соединение через жидкость.

В двигателях с жестким соединением используются недеформированные механические звенья, соединяющие движущиеся возвратно-поступательно элементы, которые определяют последовательность изменений объемов в цилиндрах, а также образуют механизм для отвода энергии от двигателя. Типичные механизмы, которые относятся к жестким соединениям, следующие:

а) кривошипно-шатунный механизм;

б) ромбический привод;

в) косая шайба;

г) кривошипно-кулисный;

д) кривошипно-балансирный механизм;

е) механизм Росса.

Изобретение двигателя Била и харуэллской машины потребовало введения в классификацию соединения через газ. В этих двигателях взаимное положение поршней определяется газовой динамикой, а не механическими устройствами. Имеется много разновидностей соединения этого типа, например:

а) свободнопоршневой двигатель;

б) двигатель со свободным вытеснителем;

в) двигатель со свободным цилиндром.
