Голографический микроскоп.

Двухступенчатый метод голографии впервые позволил создать микроскоп, регистрирующий не только амплитуду, но и фазу световой волны, рассеянной объектом. Появление такого микроскопа открыло новые возможности исследования микрообъектов, недостижимые известными методами классической микроскопии.

В безлинзовом микроскопе достичь увеличения можно, применяя разные длины волн или разные радиусы кривизны на стадиях получения голограмм и восстановления волнового фронта.

Схема голографического микроскопа с прямой голографической записью волновых фронтов приведена на рис. Объект 2 помещается в расходящийся лазерный пучок. Полученная дифракционная картина фиксируется вместе с когерентным фоном на фотопластинке на расстоянии z1 от объекта.

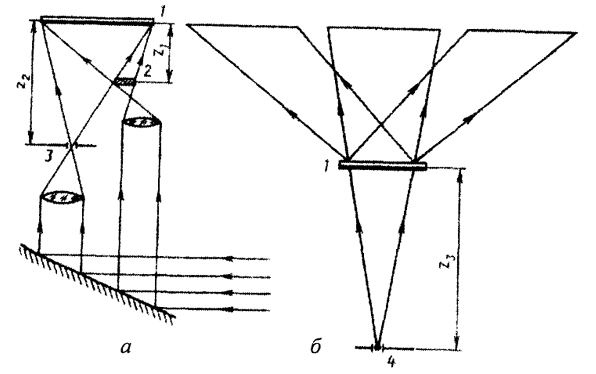

Рис. 8.16. Запись и восстановление увеличенного изображения в голографическом микроскопе с прямой записью Рис. Запись и восстановление увеличенного изображения в голографическом микроскопе с прямой записью.

Увеличение восстановленного изображения определяется выражением

M = [1 ± (z1λ1/z3λ2) - (z1/z2)]-1,

где λ1, λ2 - длины волн источников излучения при записи и восстановлении; z1 - расстояние от исследуемого объекта до плоскости голограммы; z2, z3 - расстояния от точечных диафрагм до плоскости голограммы соответственно в схемах записи и восстановления. Знак "-" относится к действительному изображению, знак "+" - к мнимому.

Если применяются коллимированные опорный и восстанавливающий пучки (z2 = z3 = ∞), то микроскоп работает с единичным увеличением. При использовании коллимированного пучка только на стадии восстановления (z3 = ∞) увеличение микроскопа не зависит от соотношения длин волн при записи и восстановлении и обусловлено только первой стадией процесса.

При z2 = ∞ увеличение M = [1 ± (z1λ1/z3λ2)]-1 и достигает больших значений для действительного изображения при z1λ1 = z3λ2. При z1 = z3 увеличение M = [1 ± (λ1/λ2)]-1 и зависит только от соотношения длин волн при записи и восстановлении. Следовательно,

увеличение безлинзового голографического микроскопа определяется соотношением длин волн и кривизной волновых фронтов, используемых при записи и восстановлении, и может легко регулироваться. Однако при этом получаемые изображения сопровождаются значительными аберрациями, что необходимо учитывать в безлинзовой голографической микроскопии. И именно здесь целесообразно применять методы согласованной фильтрации.

Несомненными преимуществами обладает голографический микроскоп с предварительным увеличением (рис.). Полупрозрачный объект 5 помещают на предметном стекле и освещают расположенным вплотную к нему конденсором 4 светом лазера 1. Объектив микроскопа 6 создает увеличенное действительное изображение объекта, регистрируемое вместе с опорным пучком на голограмме 8, помещаемой между объективом и окуляром 9.

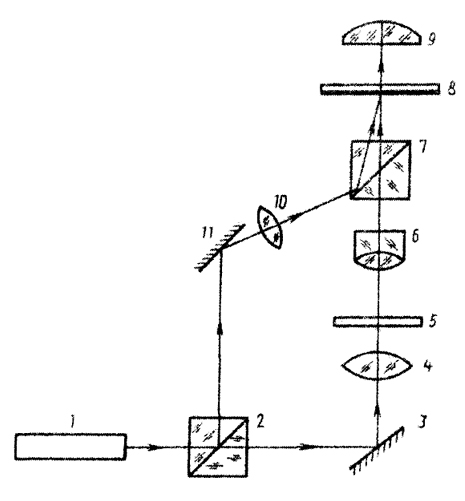

Рис. 8.17. Схема голографического микроскопа с предварительным увеличением Рис. Схема голографического микроскопа с предварительным увеличением.

Объектив и фокусирующую линзу 10 подбирают так, чтобы обеспечить максимальное совпадение кривизны создаваемых ими волновых фронтов при заданном угле падения на голограмму для уменьшения пространственной частоты регистрируемой интерференционной структуры. Угол между опорными и предметными пучками выбирают достаточно малым из тех же соображений. Восстановленное изображение изучается через окуляр микроскопа, который можно перестраивать по глубине и перемещать по полю зарегистрированного изображения. Подобная схема микроскопа обеспечивает достижение разрешения около 1 мкм.

Можно сравнить две схемы голографического микроскопа. Недостатками схемы прямой регистрации можно назвать высокие требования к разрешающей способности регистрирующей среды и сильное влияние пятнистой структуры на качество изображения. В голографической схеме с использованием микрообъектива для создания увеличенного изображения предмета требования к разрешающей способности минимальны, но поле зрения и глубина регистрируемого пространства определяются свойствами применяемого микрообъектива и весьма малы.
