Голографические мультипликаторы.

Мультипликация (размножение) изображений занимает важное место в технологии производства интегральных схем для микроэлектроники. Мультиплицирование требуется при использовании группового метода изготовления изделий, в многоканальных системах обработки информации, а также в системах хранения и размножения информации и др.

Голографические мультипликаторы с пространственным разделением волнового фронта содержат растр голографических элементов, каждый из которых строит изображение предмета с полем, равным единичному изображению - одному модулю. В них разделение волнового фронта, распространяющегося от объекта, осуществляется входными зрачками этих элементов, причем в каждый зрачок попадает только часть волнового фронта. Каждый элемент растра - осевая голографическая линза, концентрические кольца которой образуются в результате интерференции сферического и плоского волновых фронтов. Растр голографических линз может быть получен последовательной записью голограмм одного и того же точечного источника, образованного высококачественным (образцовым) микрообъективом. Преимущества такого мультипликатора - идентичность элементов растра, высокая разрешающая способность (особенно в центре), простота получения больших полей изображений - определяются числом мультиплицирующих элементов.

Голографические мультипликаторы с угловым делением волнового фронта содержат голограмму, представляющую собой единый мультиплицирующий элемент и обеспечивающую формирование множества микроизображений за счет дифракции на структуре голограммы световой волны, распространяющейся от объекта. При этом каждое отдельное микроизображение строится волновым фронтом, образованным всей площадью голограммы. Эти мультипликаторы бывают дух типов: на голограммах Френеля и голограммах Фурье (рис).

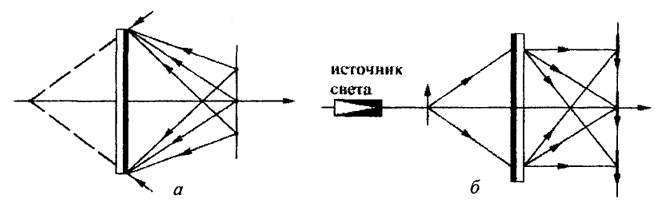

Рис. 8.11. Изготовление и работа мультипликатора на голограмме Френеля Рис. Изготовление и работа мультипликатора на голограмме Френеля.

При регистрации голограмм Френеля используют набор когерентных точечных источников и опорный источник. В результате их интерференции на фотопластинке получают голограмму точечных источников - мультиплицирующий элемент, представляющий собой набор внеосевых голографических линз, "вложенных" в одну апертуру.

Рис. 8.12. Работа голографического мультипликатора на голограмме Фурье Рис. Работа голографического мультипликатора на голограмме Фурье.

Голографические мультипликаторы Фурье могут быть выполнены по схеме со сходящейся волной и по схеме с мультиплицирующим элементом в плоской волне. Вторая схема предпочтительнее, ее и рассмотрим (рис).

Образование изображения в системе может быть представлено как процесс двойной дифракции.

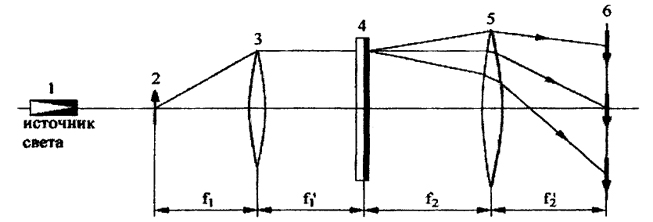

Первая дифракция происходит на объекте 2, освещаемом плоской монохроматической волной, образуемой когерентным источником света 1. Объект 2 расположен в передней фокальной плоскости объектива 3, который образует в своей задней фокальной плоскости 4 пространственный спектр объекта. В плоскости голограммы 4, которая одновременно является передней фокальной плоскостью второго объектива 5, находится мультиплицирующий элемент, представляющий собой голограмму набора точечных источников, число и расположение которых соответствуют желаемому числу и расположению размноженных изображений. В плоскости 4 имеем произведение двух спектров Фурье: объекта и набора точечных источников. Второй объектив 5 осуществляет также преобразование Фурье (обратное) объекта в своей фокальной плоскости. Поэтому в плоскости изображения 6 имеем, совокупность изображений исходного объекта, причем линейное увеличение системы γ и размер изображений определяются соотношением фокусов объективов системы γ = f2/f1.

В качестве мультиплицирующего элемента 4 могут быть использованы две скрещенные дифракционные решетки, обеспечивающие равенство интенсивности света, дифрагированного в нулевой и несколько боковых порядков.
