Голограмму можно рассматривать не только как результат записи волнового поля, но также как изображающий оптический элемент. Известно, что свойства линзы проявляют зонные пластинки (решетки). Под этим термином обычно понимают зонную пластинку Френеля, состоящую из чередующихся светлых и темных колец, которые ограничены окружностями с радиусами ρп = √nλzf , где п - целое число, λ - длина волны света с плоским волновым фронтом, которая, падая на пластину, фокусируется на расстояние zf от нее.

Если nλ=zf то совокупность окружностей, которым соответствуют четные п, можно рассматривать как зонную пластину, имеющую двойное фокусное расстояние 2zf, совокупность окружностей с п, кратным 3, - как пластинку с утроенным фокусным расстоянием и т.д. Такая пластинка Френеля с прямоугольным радиальным распределением почернения может выполнять функцию изображающего оптического элемента. Ее недостаток - возникновение большого числа изображений, расположенных на оси, совпадающей с главным лучом пучка нулевого дифракционного порядка.

Зонную пластинку с косинусоидальным распределением почернения можно получить в виде голограммы, на которой записан результат интерференции плоской и сферической волн по схеме Габора при условии линейности процесса регистрации. В этом случае образуются только ±1-с дифракционные порядки, т.е. только два фокуса. В случае схемы Лейта оба изображения пространственно разделены между собой и с пучком нулевого порядка.

При освещении голограммы-линзы плоской волной возникают две сферические волны: сходящаяся и расходящаяся. Голографическая линза одновременно выполняет функции двух линз - выпуклой (положительной) и вогнутой (отрицательной). Направления распространения образованных сферических волн зависят от направления восстанавливающей плоской волны.

Схема получения голографической линзы приведена на рис. 8.10. С помощью линзы Л и микродиафрагмы Д создается точечный источник сферической волны. На заданном расстоянии zs от точечного источника устанавливают фотопластинку Ф, освещаемую также опорной плоской волной Р. Интерференционная картина регистрируется на фотопластине с последующей фотохимической обработкой, предусматривающей, как правило, отбеливание. В результате ДЭ полученной фазовой голограммы достаточно высока (до нескольких десятков процентов).

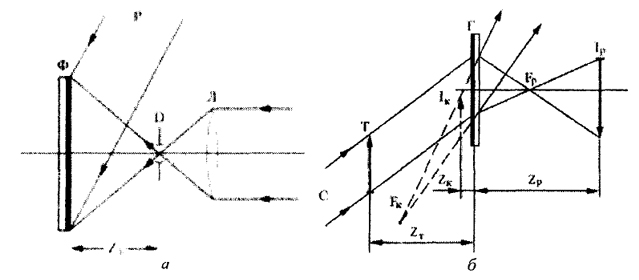

Рис. Схема получения голографической линзы (а) и построения изображения (б).

При построении изображения предмета Т, помещенного в восстанавливающий пучок С, возникают основное изображение Iр - действительное и вторичное Ik - мнимое. Если повернуть голограмму на 180°, то характер изображений изменится.

Голографическая линза - это оптический элемент с двумя фокусными расстояниями: для основного (fp) и сопряженного (fk) изображений. Положения двух изображений связаны формулой l/zp + l/zk = 2/zT.

Как видим, это выражение не зависит от положения источника сферической волны при получении и определяется только положением предмета Т относительно голографической линзы.
