Геометрические построения проводятся для трех случаев: когда точечный источник света находится в стороне от оптической оси, на самой оси и на расстоянии от оси, большем радиуса главного сечения линзы. Обращается внимание на то, как перемещается изображение, если источник света движется к оптической оси и от неё, вправо и влево; как определить область видения изображения.

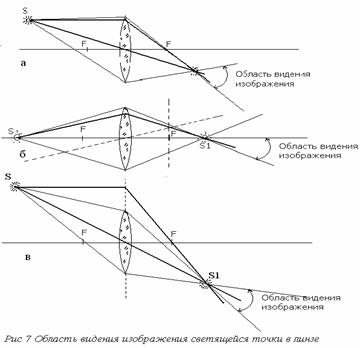

На рисунке 7-а толстыми линиями показаны лучи, выбранные для построения изображений светящейся точки S; тонкими линиями изображены границы светового пучка, падающего на линзу. После преломления все лучи пересекаются в точке S1.

Для построения изображения светящейся точки, находящейся на главной оптической оси (рис 7-б), проводят любую линию к линзе, а затем строят вспомогательную линию (штриховая), параллельную данной и проходящую через оптический центр линзы. Она пересекает главную фокальную плоскость. Через эту точку пересечения пройдет и первый луч. Наконец, через точку S1 пройдут все лучи светового пучка, падающего на линзу.

На рисунке 7,в дано построение изображения точки в линзе, если она находится в стороне от оптической оси на расстоянии, большем радиуса главного сечения линзы. Относительно этой линии и строится изображение. Реальный пучок света ограничен на рисунке тонкими линиями.

Чтобы чертеж был более выразительным, лучи, ограничивающие весь пучок света, падающего на линзу, можно изобразить мелом (в тетрадях ученики рисуют обычным карандашом), а лучи, служащие для геометрического построения изображения, - цветным мелком (в тетрадях цветным карандашом) или толстыми линиями. Точечный источник света S (см. рис 7.) виден в пределах 4p стерадиан, а изображение – лишь в пределах ограниченного угла, зависящего от диаметра главного сечения линзы. Применив плоский рассеивающий экран, можно сделать изображение источника света видимым всему классу. Наконец, показывается, что светящаяся точка и её изображение сопряжены.
