Указатели автомобильных информационных измерительных систем:

Таким образом, действующее значение силы тока в спирали, нагревающей биметалл указателя, зависит от относительного времени нахождения контактов датчика в замкнутом состоянии:

где Io - сила тока в общей цепи при замкнутых контактах.

Чем больше температура измеряемой среды или меньше давление на контакты, тем меньше время нахождения контактов в замкнутом состоянии, меньше величина силы тока, протекающего через спираль указателя, биметалл указателя нагревается меньше, меньше деформируется и меньше отклоняется стрелка от ее положения при выключенном состоянии прибора. Соответствующим образом градуируется шкала указателя.

Точность импульсных приборов невелика, однако их отличает достаточно простое устройство и, соответственно, невысокая стоимость. В различных автомобильных контрольно-измерительных приборах используется та или иная система из приведенных выше.

Ø Термометры:

Термометры применяются для контроля теплового режима двигателя, а также (на некоторых автомобилях) для контроля теплового состояния аккумуляторной батареи, системы смазки, гидравлической трансмиссии, отопителя и т.п. В настоящее время для замера величин температуры на автомобилях устанавливаются системы с магнитоэлектрическим логометром и терморезистивным датчиком. Приборы указывают температуру охлаждающей двигатель жидкости, температуру масла или температуру электролита аккумуляторной батареи.

Приборы, контролирующие температуру двигателя, работают с датчиками ТМ 100, А, В или ТМ 106. Модификации датчиков ТМ 100, А, В, не отличаются по выходным параметрам и обеспечивают величину сопротивления при температуре +40°С - 400-530 Ом, при +100°С - 80-95 Ом. Датчик ТМ 106, устанавливаемый на автомобили ВАЗ, обеспечивает величину сопротивления при +30°С - 1350-1880 Ом, при +90°С-155-196 Ом.

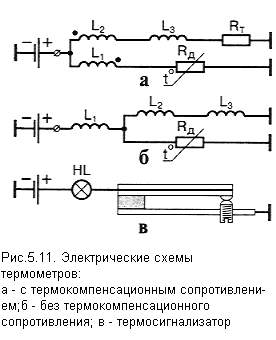

Замер температуры электролита осуществляется датчиком 11.3842 с величиной сопротивления при нулевой температуре в пределах 210-370 Ом. Схемы термометров, применяемых на автомобиле, представлены на рис. 5.11, а и б.

Логометрические указатели потребляют ток до 0,25 А (У К 193 - 0,1 А). На автомобилях ВАЗ-21083, -21093, оборудованных микропроцессорной системой, в качестве датчика температуры установлена интегральная микросхема 19.3828 с диапазоном измерения температуры -40 .+125°С и потреблением тока 0,001 А.

Термобиметаллические датчики используются в системе аварийных сигнализаторов температуры. Схема их включения представлена на рис. 5.11, в.

Температура размыкания контактов на 10°С ниже температуры их замыкания.
