Датчики электрических приборов:

1) Реостатные датчики:

Реостатные датчики применяются там, где в электрической части измерительной системы используется для замеров метод сопротивлений. По этому методу величина сопротивления на выходе реостата изменяется в связи с изменением физической величины. По своей сути реостатный датчик является датчиком перемещения (рис. 9.1) - сопротивление на выходе реостатного датчика изменяется с перемещением его ползунка в соответствии с выражением Вызов частного компьютерного мастера gelmercury.ru.

где R0- начальное значение сопротивления на выходе датчика;

J - крутизна изменения сопротивления.

Чем выше крутизна J, тем чувствительнее датчик, однако слишком большая величина чувствительности связана с ростом общего сопротивления датчика и, следовательно, с протеканием по нему малых значений силы тока, которые трудно измерить достаточно грубым и дешевым автомобильным измерителем.

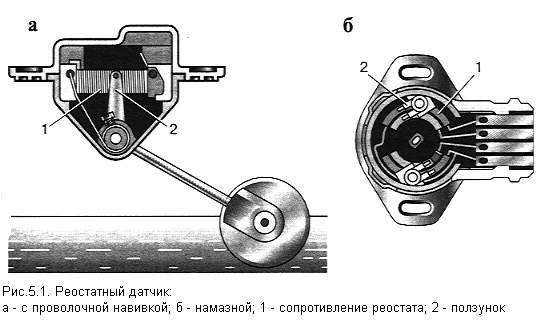

Ранее реостатные датчики выполнялись исключительно намоткой провода с высоким удельным сопротивлением (нихром, константан) на каркас (рис. 5.1, а). Однако такое исполнение датчика приводит к наличию на его выходе зоны нечувствительности при перемещении ползунка в пределах диаметра провода.

Поэтому последние реостатные датчики выполняются намазными из проводящих паст на подложке (рис. 5.1, б). Реостатный датчик может быть выполнен не обязательно с изменением выходного сопротивления по линейному закону, нелинейность обеспечивается созданием соответствующего профиля проводящей дорожки.

Обычно реостатный датчик совмещают с датчиком, превращающим измеряемую величину в перемещение ползунка. Например, мембрана датчика давления перемещает ползунок, и на выходе совмещенного датчика возникает электрический сигнал в соответствии с измеряемым давлением. Недостатком реостатного датчика является возникновение в нем дополнительной погрешности при изменении температуры окружающей среды.

2) Терморезистивные датчики:

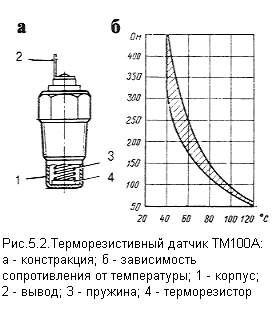

Чувствительным элементом терморезистивного датчика является полупроводниковое термосопротивление, отличительная особенность которого состоит в том, что изменение температуры вызывает значительное изменение его сопротивления. Конкретная связь температуры и сопротивления зависит от материала и размеров чувствительного элемента, поэтому величина сопротивления при заданной температуре имеет довольно широкий разброс. На рис. 9.2, б, представлена зависимость сопротивления от температуры терморсзистивного датчика ТМ100А, а на рис. 9.2, а - его конструктивное исполнение. Терморезистивный датчик выполняется в виде латунного баллона с резьбой и шестигранником под ключ для ввертывания в место измерения.

"Таблетку" терморезистора прижимает к основанию баллона пружина, осуществляющая одновременно подвод напряжения к "таблетке". Пружина изолируется от стенок баллона изоляционной втулкой, конец ее соединен с выводом датчика. Внутренняя полость баллона герметизирована, что делает конструкцию датчика неразборной.

3) Термобиметаллические датчики:

Термобиметаллические датчики применяются как в сигнализирующих, так и указывающих приборах импульсной системы.

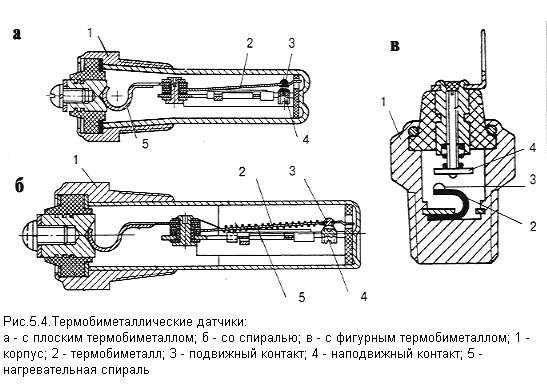

Основной частью термобиметаллического датчика является тонкая двухслойная пластинка (термопара), выполненная из двух слоев металлов с разными значениями температурного коэффициента линейного расширения, соединенных методом плакирования. Активный слой имеет больший коэффициент линейного расширения и выполняется обычно из инвара, пассивный, с меньшим коэффициентом линейного расширения - из хромоникелевой или молибденевой стали. При нагреве биметаллическая пластинка прогибается в сторону пассивного слоя тем сильнее, чем больше температура окружающей среды. При этом может замыкаться или размыкаться контактная пара, подвижный контакт, которой закреплен на конце пластины. Устройство термобиметаллических датчиков представлено на рис. 5.4, а, б и в.

Датчики допускают регулировку температуры включения винтом перемещения неподвижных контактов. Термобиметаллический датчик указывающих приборов снабжен нагревательной спиралью, включенной последовательно с контактами датчика (рис. 9.3, в). Включение датчика зависит от суммарной температуры окружающей среды и развиваемой нагреваемой спиралью, т.е. от величины силы тока, протекаемого в спирали. Такие датчики применяются только с указателями импульсной системы.
