Гидроэлектрическая станция.

Гидроэлектрическая станция, гидроэлектростанция (ГЭС), комплекс сооружений и оборудования, посредством которых энергия потока воды преобразуется в электрическую энергию. ГЭС состоит из последовательной цепи гид­ротехнических сооружений, обеспечи­вающих необходимую концентрацию по­тока воды и создание напора, и энергетического. оборудования, преобразующего энергию движущейся под напором воды в механическую энергию вращения которая, в свою очередь, преобразуется в электрическую энергию.

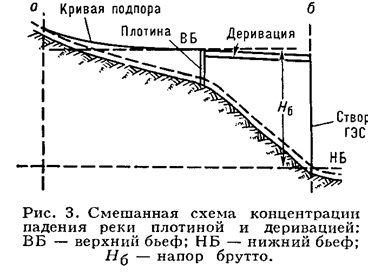

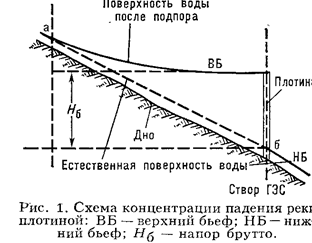

Напор ГЭС создается концентрацией падения реки на используемом участке плотиной(рис1), либо деривацией , либо плотиной и дери­вацией совместно (рис. 3). Основное энергетическое оборудование ГЭС размещается в здании ГЭС: в машинном зале электростанции — гидроагрегаты, вспомогательное оборудование, устройства автоматического управления и контроля; в центральном посту управления — пульт оператора-диспетчера или автооператор гидро­электростанции. Повышающая транс­форматорная подстанция размещается как внутри здания ГЭС, так и в отдельных зда­ниях или на открытых площадках. Рас­пределительные устройства зачастую располагаются на открытой площадке. Здание ГЭС может быть разделено на секции с одним или несколькими агрегатами и вспомогательным оборудованием, отделённые от смежных частей здания. При здании ГЭС или внутри него создаётся монтаж­ная площадка для сборки и ремонта раз­личного оборудования и для вспомогательных операций по обслуживанию ГЭС.

По установленной мощности (в .Мвт) различают ГЭС мощные (св. 250), сред­ние (до 25) и малые (до 5). Мощность ГЭС зависит от напора На (разности уровней верхнего и нижнего бьефа), расхода воды , используемого в гидротурбинах, и кпд гидроагрегата . По ряду причин (вследствие, например сезонных изменений уровня воды в во­доёмах, непостоянства нагрузки энерго­системы, ремонта гидроагрегатов или гидротехнических сооружений и т. п.) напор и расход воды непрерывно меняются, а кроме того, меняется расход при регули­ровании мощности ГЭС. Различают го­дичный, недельный и суточный циклы режима работы ГЭС.

По максимально используемому напо­ру ГЭС делятся на высоконапорные (более 60 м), средненапорные (от 25 до 60 м) и низконапорные (от 3 до 25 м). На равнинных реках напоры редко пре­вышают 100 м , в горных условиях посредством плотины можно создавать напоры до 300 м и более, а с помощью дерива­ции — до 1500 м. Классификация по напору приблизительно соответствует ти­пам применяемого энергетического оборудова­ния: на высоконапорных ГЭС применяют ковшовые и радиально-осевые турби­ны с металлическими спиральными камера­ми; на средненапорных — поворотнолопастные и радиально-осевые турбины с железобетонными и металлическими спираль­ными камерами, на низконапорных — поворотнолопастные турбины в железо­бетонных спиральных камерах, иногда горизонтальные турбины в капсулах или в открытых камерах. Подразделение ГЭС по используемому напору имеет при­близительный, условный характер.

По схеме использования водных ре­сурсов и концентрации напоров ГЭС обыч­но подразделяют на русловые, приплотинные, деривационные с напорной и без­напорной деривацией, смешанные, гидроаккумулирующие и приливные. В русловых и приплотинных ГЭС напор воды создаётся плотиной, пе­регораживающей реку и поднимающей уровень воды в верхнем бьефе. При этом неизбежно некоторое затопление долины реки. В случае сооружения двух плотин на том же участке реки площадь затопле­ния уменьшается. На равнинных реках наибольшая экономически допустимая площадь затопления ограничивает высо­ту плотины. Русловые и приплотинныс ГЭС строят и на равнинных многоводных реках и на горных реках, в узких сжатых долинах.

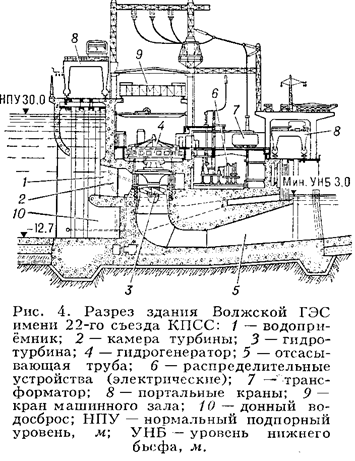

В состав сооружений русловой ГЭС, кроме плотины, входят здание ГЭС и во­досбросные сооружения (рис. 4). Состав гидротехнических сооружений зависит от вы­соты напора и установленной мощности. У русловой ГЭС здание с размещенными в нём гидроагрегатами служит продолже­нием плотины и вместе с ней создаёт напорный фронт. При этом с одной сто­роны к зданию ГЭС примыкает верхний бьеф, а с другой — нижний бьеф. Под­водящие спиральные камеры гидротурбин своими входными сечениями заклады­ваются под уровнем верхнего бьефа, выходные же сечения отсасывающих труб погружены под уровнем нижнего бьефа.

Перейти на страницу: 1 2 3
