Ферриты.

Как отмечалось выше, ферриты представляют собой оксидные магнитные материалы, у которых спонтанная намагниченность доменов обусловлена нескомпенсированным антиферромагнетизмом.

Большое удельное сопротивление, превышающее удельное сопротивление железа в 103-1013 раз, а следовательно, и относительно незначительные потери энергии в области повышеных и высоких частот наряду с достаточно высокими магнитными свойствами обеспечивают ферритам широкое применение в радиоэлектронике.

Номер

Название

Марка ферритов

группы

группы

Ni-Zn

Mn-Zn

I

Общего применения

100НН, 400НН, 400НН1, 600НН, 1000НН, 2000НН

1000НМ, 1500НМ, 2000НМ, 3000НМ

II

Термостабильные

7ВН, 20ВН, 30ВН, 50ВН, 100ВН, 150ВН

700НМ, 1000НМ3, 1500НМ1, 1500НМ3, 2000НМ1, 2000НМ3

III

Высокопроницаемые



4000НМ, 6000НМ, 6000НМ1, 10000НМ, 20000НМ

IV

Для телевизионной техники



2500НМС1, 3000НМС

V

Для импульсных трансформаторов

300ННИ, 300ННИ1, 350ННИ, 450ННИ, 1000ННИ, 1100ННИ

1100НМИ

VI

Для перестраиваемых контуров

10ВНП, 35ВНП, 55ВНП, 60ВНП, 65ВНП, 90ВНП, 150ВНП, 200ВНП, 300ВНП



VII

Для широкополосных трансформаторов

50ВНС, 90ВНС, 200ВНС, 300ВНС



VIII

Для магнитных головок

500НТ, 500НТ1, 1000НТ, 1000НТ1, 2000НТ

500МТ, 1000МТ, 2000МТ, 5000МТ

IX

Для датчиков температуры

1200НН, 1200НН1, 1200НН2, 1200НН3, 800НН



X

Для магнитного экранирования

200ВНРП, 800ВНРП



Табл. 2 Группы и марки магнитомягких ферритов.

Высокопроницаемые ферриты.

В качестве магнитомягких материалов наиболее широко применяют никель-цинковые и марганец-цинковые ферриты. Они кристаллизуются в структуре шпинели и представляют собой твердые растворы замещения, образованные двумя простыми ферритами, один из которых (NiFe2O4 или MnFe2O4) является ферримагнетиком, а другой (ZnFe2O4) - немагнитен. Основные закономерности изменения магнитных свойств от состава в подобных системах представлены на рис.2 и 3. Чтобы объяснить наблюдаемые закономерности, необходимо принять во внимание, что катионы цинка в структуре шпинели всегда занимают тетраэдрические кислородные междуузлия, а катионы трехвалентного железа могут находиться как в тетра-, так и в октаэдрических промежутках. Состав твердого раствора с учетом распределения

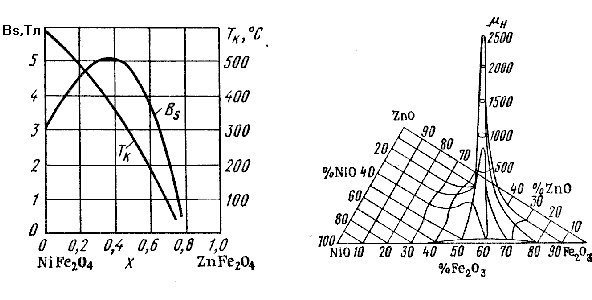

Рис. 3 Зависимость индукции насыщения (при Е=20°С) и температуры Кюри твердых растворов Ni1-xZnxFe2O4 от состава (температура обжига 1320°С)

Рис.4 Зависимость начальной магнитной проницаемости в системе NiO-ZnO-Fe2O3 от состава (температура обжига 1380°С)

Перейти на страницу: 1 2 3
