Непрерывная перестройка частоты излучения

Перестройка длины волны выполняется вращением пластин, закрепленных на общем основании, вокруг нормали к поверхности пластин, как это показано на рис. 1.6.

Так как пластины наклонены к оптической оси резонатора, вращение приводит к эффективному изменению разности показателей преломления и, следовательно, к изменению выделенной длины волны.

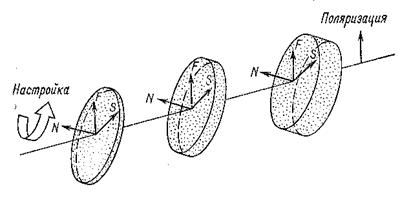

Рис. 1.6.

Схематическое изображение двулучепреломляющего фильтра:

N – направление нормали к плоскости пластин; F, S – быстрое и медленное главные направления вращения кристалла соответственно.

Требования техники безопасности при работе с лазером на красителях в основном те же, что и при работе с любым мощным лазером, излучающим в видимой области спектра. Если лазер на красителях покрыт пылью, то могут существовать пучки, распространяющиеся по довольно неожиданным направлениям. Во время юстировки или осмотра лазера следует принять во внимание все возможные направления излучения и позаботиться о том, чтобы заэкранировать их. При работе с лазером на красителях необходимы защитные очки, которые поглощали бы как излучение всех линий азотного лазера накачки, так и излучение лазера на красителе во всем диапазоне перестройки его длины волны. В некоторых случаях таким требованиям могли бы удовлетворить лишь полностью непрозрачные очки.
