Магнитомягкие ферриты с начальной магнитной проницаемостью 400
- 20000 в слабых полях во многих случаях эффективно заменяют листовые ферромагнитные
материалы - пермаллой и электротехническую сталь. В средних и сильных магнитных
полях замена листовых ферромагнетиков ферритами нецелесообразна, поскольку у
ферритов меньше индукция насыщения.
В табл.4 дана характеристика некоторых распространенных марок
ферритов, выпускаемых в промышленном масштабе.
Магнитомягкие ферриты широко применяются в качестве
сердечников контурных катушек постоянной и переменной индуктивностей, фильтров
в аппаратуре радио- и проводной связи, сердечников импульсных и широкополосных
трансформаторов, трансформаторов развертки телевизоров, магнитных модуляторов
и усилителей. Из них изготавливают также стержневые магнитные антенны, индуктивные
линии задержки и другие детали и узлы электронной аппаратуры.
Наиболее часто применяют ферритовые сердечники с замкнутой
магнитной цепью. Такие магнитопроводы бывают либо монолитными, в виде единого
тела (например, кольцевой сердечник), либо составными - из двух хорошо пришлифованных
друг к другу частей, зазор между которыми по возможности мал. Составные
магнитопроводы распространены шире монолитных, так как намотка проволоки на
последние вызывает определенные трудности. В качестве примера на рис.4 показана
конструкция составного сердечника закрытого (броневого) типа. Он состоит из
двух одинаковых чашек и стержня-подстроечника, входящего в центральное
отверстие. Перемещением подстроечника можно регулировать индуктивность катушки.
|
Марка
|
mн
|
(tgd/mн) 106 при f, МГц
|
mmax
|
Hc,
A/м
|
Br,
Тл
|
fкр, МГц
|
fгр,
МГц
|
Тк,
°С (не
ниже)
|
r, Ом·м
|
Примечание
|
|
20000НМ
|
15000
|
25(0,01)
|
35000
|
0,24
|
0,11
|
0,01
|
0,1
|
110
|
0,001
|
|
|
6000НМ
|
4800-8000
|
40(0,02)
|
10000
|
8
|
0,11
|
0,02
|
0,5
|
130
|
0,1
|
Общее
|
|
1000НМ
|
800-1200
|
15(0,1)
|
1800
|
28
|
0,11
|
1,0
|
5
|
200
|
0.5
|
|
|
1000НН
|
800-1200
|
85(0,1)
|
3000
|
24
|
0,1
|
0,4
|
3
|
110
|
10
|
|
|
600НН
|
500-800
|
25(0,1)
|
1500
|
40
|
0,12
|
1,2
|
5
|
110
|
100
|
|
|
2000НМ1
|
1700-2500
|
15(0,1)
|
3500
|
25
|
0,12
|
0,5
|
1,5
|
200
|
5
|
Термостабильн.
|
|
700НМ1
|
550-850
|
8(3)
|
1800
|
25
|
0,05
|
5
|
8
|
200
|
4
|
для аппаратуры
|
|
100ВЧ
|
80-120
|
135(18)
|
280
|
300
|
0,15
|
35
|
80
|
400
|
105
|
с повыш. требо-
|
|
20ВЧ2
|
16-24
|
280(30)
|
45
|
1000
|
0,1
|
120
|
300
|
450
|
106
|
ваниями
|
|
300НН
|
280-350
|
170(4)
|
600
|
80
|
0,13
|
5
|
20
|
120
|
106
|
Для конт. перес.
|
|
9ВЧ
|
9-13
|
850(150)
|
30
|
1500
|
0,06
|
250
|
600
|
500
|
107
|
подмагничиван.
|
|
200ВЧ
|
180-220
|
90(10)
|
360
|
70
|
0,11
|
20
|
-
|
360
|
103
|
Для широкопо-
|
|
50ВЧ3
|
45-65
|
120(30)
|
200
|
100
|
0,14
|
85
|
-
|
480
|
104
|
лосных трансф.
|
Табл.4
Свойства некоторых ферритов.
|

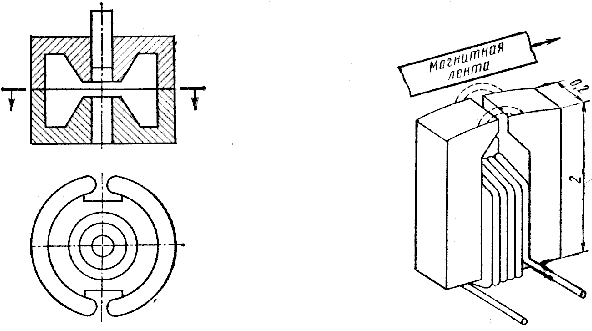

Рис.5 Конструкция броневого ферритового сердечника.
|
Рис.6 Общий вид магнитной видеоголовки (указаны
приблизительные размеры в мм)
|
Монокристаллы
магнитомягких ферритов находят довольно широкое применение при изготовлении
магнитных головок записи и воспроизведения звукового и видеодиапазонов в
магнитофонах. По сравнениюс металлическими ферритовые головки обладают высоким
удельным сопротивлением (что важно для уменьшения потерь) и большей твердостью.
Из-за высокой скорости движения магнитной ленты при видеозаписи к материалу
головки предъявляются повышенные требования в отношении износоустойчивости.
Конструкция головки для магнитной записи показана на рис.5.
Сердечник головки состоит из двух половин, склеенных стеклом, между которыми
создается рабочий зазор 0,5-0,7 мкм. Такие сердечники изготавливают из
монокристаллов марганец-цинковых ферритов, выращиваемых газоплазменным методом
Вернейля.
|
