Рис.2

На рис. 2

солнечная батарея находится на крыши подсобного хозяйства, аккумулятор, для накопления энергии внутри который соединен с основным аккумулятором. Внутри дома идет распределение к источнику потребления.

Данный проект является выгодным и независящим от источников энергии, не загрязняющим окружающую среду. Отрицательной стороной этого проекта является дороговизна ветра установок и гелио батарей от площади участка. А также покупка аккумулятора для хранения энергии.

Этот проект находится в стадии разработки и усовершенствован. В этой работе представлено только суть проекта без углубления процесса передачи, хранения и распределения энергии.

Произведем небольшие расчеты количества потребляемой энергии, а также необходимого количества средств, которые нужно затратить на установку ВЭУ.

В течении суток потребляет в среднем 1.5-10 кВт, таким образом затраты на приобретение и установку ВЭУ с аккумулятором составит 5-6 тысяч долларов для обеспечения энергией, один или 2 дома, включая подсобное хозяйства. Для нашего проекта мы выбрали ветроэлектрическую установку ВЭУ-08. Расскажем подробнее об этой установки, а также об ее характеристиках.

Ветра установка ВЭУ-08 предназначена для обеспечения электроэнергией небольших объектов. Применяется как в местах, где отсутствует сетевая энергия (туристические лагеря, фермерские хозяйства, дачные участки, питание автономных комплексов), так и в качестве резервного источника электроэнергии для частных домов, коттеджей. На ВЭУ-08 применена аэромеханическая система стабилизации частоты вращения ветротурбины, позволяющая эксплуатировать ее в широком диапазоне скоростей ветра. Тихоходный генератор на постоянных магнитах прямо приводится турбиной. Отсутствие мультипликатора и системы возбуждения генератора обеспечивает высокий ресурс ветроустановки. Этой установкой обеспечивается питание нагрузки мощностью до 1.5кВт стабилизированным синусоидальным напряжением 220В/50Гц, а также возможность подключения к системе фотоэлектрических модулей.

Основные характеристики ВЭУ-08.

· Номинальная мощность 800 Вт

· Диаметр ветротурбины 3.1 м

· Стартовая скорость ветра 2.5 м/с

· Расчетная скорость ветра 8м/с

· Макс. эксплуатационная скорость ветра 50 м/с

· Номинальная частота вращения 310 об/мин

· Метод остановки флюгирование

· Регулирование оборотов изменение шага

· Номинальное напряжение генератора 24 В

· ЭДС генератора до 60 В

· Рекомендуемая высота мачты 11-17 м

·

ВЭУ-08 имеет следующий вид

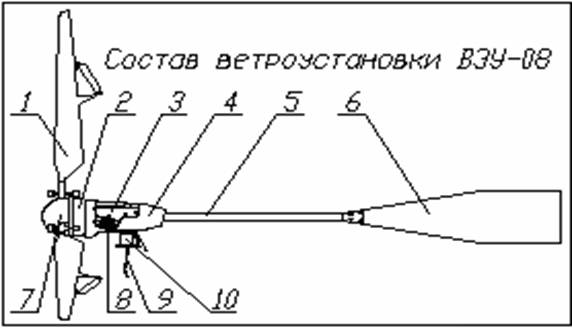

Рис.3

1-Ветротурбина, 2-Генератор, 3-Центральная рама, 4-Кожух, 5-Хвостовая балка,

6-Киль, 7-Кок ветротурбины, 8-Выпрямитель, 9-Трос флюгирования ветротурбины,

10-Опорно-поворотное устройство с токосьемом

Если на участке не построен домик для подсобного хозяйства, тогда можно солнечные батареи укрепить на мачте ветроустановки. На Рис. 4 представлена подробная схема, с помощью которой осуществляется получение энергии от ВЭУ и от солнечной батареи (фотоэлектрического модуля).

В типовой состав системы энергообеспечения нагрузок 220В/50Гц на основе ВЭУ-08 входят следующие компоненты:

Головка ВЭУ-08

- вырабатывает "грубую" электроэнергию с нестабильными параметрами, зависящими от скорости ветра.

Фотоэлектрический модуль (ФЭМ)

- опциональный компонент, вырабатывающий дополнительную "грубую" энергию. Повышает надежность энергообеспечения и суммарную выработку энергии.Аккумуляторная батарея (АБ)
